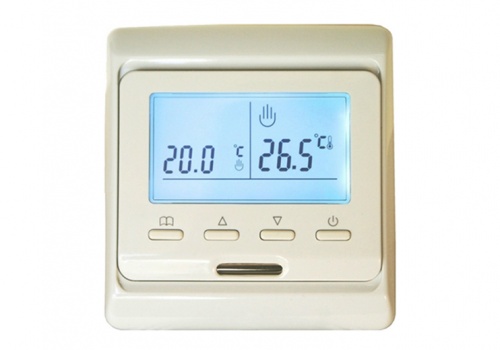

Е 51.716 Терморегулятор для тёплого пола (бежевый)

Терморегулятор Е 51.716- программируемый, с ЖК-дисплеем и двумя датчиками терморегулятор.
Применяется для автоматического поддержания температуры тёплого пола в диапазоне
от +5 °С до +90 °С. Максимальная мощность нагрузки составляет 3,5 кВт.
Работать терморегулятор может в трёх режимах: ручном, программируемом и комфортном.
Программировать терморегулятор можно на каждый день и неделю, используя шесть
временных интервалов. В терморегуляторе имеется независимый элемент питания
для сохранения настроек.



Цена
2600 ₽ / шт.
  • Характеристики
  • Описание
  • Монтаж


Технические характеристики


Рабочее напряжение - 230V, 50 Гц

Максимальный ток коммутации- 16А

Максимальная мощность нагрузки- 3520 Вт

Потребляемая мощность терморегулятора- 2 Вт

Диапазон температур максимальный- +5 °С … +90 °С

Шаг регулирования температуры- 0,5 °С … 10 °С (заводская установка 1 °С)

Температура монтажа- -5 °С … +50 °С

Класс защиты корпуса- IP20

Материал корпуса- высококачественный самозатухающий пластполимер

Датчик тёплого пола- выносной датчик MR7-3380, 3 метра

Датчик воздуха- NTC встроенный

Цвет исполнения- бежевый

Габаритные размеры- 86 х 90 х 46 мм

Гарантия- 1 год

 Терморегулятор Е 51.716- программируемый с ЖК-дисплеем и двумя датчиками терморегулятор.
Применяется для автоматического поддержания температуры тёплого пола
в диапазоне от +5 °С до +90 °С. Максимальная мощность нагрузки составляет 3,5 кВт.

Особенности терморегулятора E 51.716

  • На передней панели терморегулятора E 51.716 располагаются ЖК-дисплей, кнопки управления и датчик воздуха.
  • Терморегулятор предназначен для поддержания температуры пола в пределах от +5 °С до +90 °С.
  • Работать терморегулятор может в трёх режимах: ручном, программируемом и комфортном. Программировать терморегулятор можно на каждый день и неделю, используя шесть временных интервалов.
  • В терморегуляторе имеется независимый элемент питания для сохранения настроек. После отключения и включения электропитания терморегулятор автоматически включится в режим работы подогрева теплого пола, который был ранее задан пользователем.
  • Для определения температуры используется выносной датчик температуры (10 кОм), который размещается непосредственно в тёплом полу. Длина провода датчика температуры 3 метра.
  • Терморегулятор E 51.716 предназначен для стандартного скрытого монтажа в стенной коробке диаметром 65 мм.
  • Товар сертифицирован. Гарантийный срок 1 год.

Комплект поставки терморегулятора E 51.716

Терморегулятор E 51.716 1 шт.
Датчик температуры пола 1 шт.
Паспорт, инструкция пользователя 1 шт.
Установочный винт 2 шт.
Упаковка 1 шт.



Инструкция по эксплуатации терморегулятора E 51.716


Инструкция по эксплуатации терморегулятора E 51.716: обзор интерфейса, начальный и расширенный настройки.

Оглавление
Схема подключения терморегулятора E 51.716

Электрическая схема подключения терморегулятора E 51.716:
  • Контакт 1 - питающий провод 220 В, фаза (L)
  • Контакт 2 - питающий провод 220 В, ноль (N)
  • Контакты 3 и 4 - нагрузка (тёплый пол)
  • Контакт 5 - не используется
  • Контакты 6 и 7 - датчик тёплого пола
Интерфейс терморегулятора E 51.716

Кнопки и индикаторы
  •  Режим «программа»
  •  Ручной режим
  • Индикатор одного из шести событий
  • Время/установленная температура
  • Текущая температура
  • День недели
  • Нагрев включен
  • Блокировка кнопок
  •  Меню
  •  Кнопка «вверх/плюс»
  • Датчик температуры воздуха
  •  Кнопка «вниз/минус»
  •  Кнопка включения/отключения
Сообщения о неисправности терморегулятора E 51.716
  • E0: Встроенный датчик температуры воздуха – не подключен или короткое замыкание.
  • E1: Выносной датчик температуры пола – не подключен или короткое замыкание.
При обнаружении ошибки E0/E1, необходимо проверить исправность и подключение датчиков температуры
Режимы работы терморегулятора E 51.716
Режим ручного управления
Терморегулятор постоянно в течение суток поддерживает заданную пользователем температуру.
Все программные установки не действуют.
Программный режим
Работа по заданной программе. Возможно программирование 6 временных интервалов с различной температурой
в течение дня на каждый день недели.

Режим комфорта
Температура может быть временно изменена для текущего режима. Комфортная температура возвращается
к исходному значению в следующем событии, терморегулятор продолжает работать по заданной ранее программе
.
  • Пробуждение, событие 1.
  • Уход из дома до обеда, событие 2.
  • Возвращение на обед, событие 3.
  • Уход из дома после обеда, событие 4.
  • Возвращение домой вечером, событие 5.
  • Сон, событие 6.

Обратите внимание! При выборе режима комфортного отопления (по датчику температуры пола), рекомендуется задавать температуру 28-32°С для комфортного отопления и 20-24°С в режиме экономии энергии. При этом повышать температуру необходимо заранее за 60-120 минут до наступления события, а понижать за 30-60 минут до наступления следующего события. Настройки корректируются пользователем опытным путем.

Основные настройки терморегулятора E 51.716
Установка времени и настройка режимов терморегулятора: ручного, программируемого, комфортного.

Включение/выбор режима работы/отключение терморегулятора

Нажмите кнопку  для включения или выключения терморегулятора.

Выбор режима работы

Нажмите кнопку для выбора ручного или программного режима работы. Для выбора режима комфорта, находясь в программном режиме, используйте кнопку  и .

Увеличение или уменьшение значений

Нажмите кнопку  и  для увеличения или уменьшения значений.

Установка даты и времени

Для установки времени и дня недели одновременно нажмите и удерживайте в течение 5 секунд кнопки  и . Используйте кнопки  и  для установки минут, нажмите кнопку  для сохранения введенных данных. Аналогично укажите час и день недели, каждый раз сохраняя введенные данные нажатием кнопки .

Включение/отключение блокировки кнопок

Одновременно нажмите и удерживайте в течение 5 секунд кнопки  и  для включения/отключения блокировки кнопок (загорится символ, обозначающий включенную блокировку).

Программирование временных событий и температуры

Нажмите и удерживайте кнопку  в течение 5 секунд для начала программирования.

Расширенные настройки терморегулятора E 51.716

Настройка калибровки температур, выбор датчиков измерения, установка максимальных температур, выбор режима рабочей недели, сброс настроек до заводских.

Расширенные настройки терморегулятора производятся квалифицированным специалистом.

Расширенные настройки обычно производятся после окончательной установки терморегулятора. Для входа в режим расширенных настроек на выключенном терморегуляторе нажмите и удерживайте кнопку  и одновременно включите прибор.

  • ADJ: Калибровка температуры

    С помощью кнопок  и  откалибруйте температуру. Пределы калибровки ±9,9°С.

    Нажмите кнопку  для перехода в следующий пункт подменю расширенных настроек.

  • SEN: Выбор датчика

    С помощью кнопок  и  выберите режим работы:

    • IN: датчик температуры воздуха;
    • OUT: датчик температуры пола;
    • ALL: оба датчика (датчик температуры пола ограничительный).

    При использовании терморегулятора для управления электрическими теплыми полами, выбирайте режимы OUT или ALL (режим работы по температуре пола).

    Нажмите кнопку  для перехода в следующий пункт подменю расширенных настроек.

  • LIT: Ограничение температуры пола

    С помощью кнопок  и  установите для ограничения максимальную температуру пола.

    Нажмите кнопку  для перехода в следующий пункт подменю расширенных настроек.

  • DIF: Шаг регулирования температуры

    С помощью кнопок  и  установите шаг регулирования температуры. Диапазон: 0,5-10°С.

    Нажмите кнопку  для перехода в следующий пункт подменю расширенных настроек.

  • LTP: Режим антизамерзания

    С помощью кнопок  и  установите режим антизамерзания (поддержание температуры +5°С во включенном состоянии).

    Нажмите кнопку  для перехода в следующий пункт подменю расширенных настроек.

  • PRG: Режим программирования по дням недели

    Выберите количество рабочих/выходных дней: 5/2 или 6/1 или 7/0.

    Нажмите кнопку  для перехода в следующий пункт подменю расширенных настроек.

  • HIT: Установка максимальной температуры

    С помощью кнопок  и  установите максимальную температуру.

    Нажмите кнопку  для перехода в следующий пункт подменю расширенных настроек.

  • FAC: Сброс к заводским настройкам

    Нажмите и удерживайте в течение 5 секунд кнопку , пока прибор не вернется к заводским установкам.

    Для сохранения заданных настроек выключите прибор.
